好像7.0以後的都改了串口連接時的用的口令和密碼
用戶：shellUsr
密碼：wy3oo&w4

串口登錄到控制器，然後執行下面的命令
-> loadDebug
value = 113082072 = 0x6bd7ed8
11/03/10-05:19:26 (tShell0): NOTE: loading flash file: Debug
-> setSAPassword_MT ""
ReturnCode = 0x1
value = 1 = 0x1
-> unld "ffs ebug"
value = 0 = 0x0

IBM TotalStorage DS4000系列是IBM推出的適用於中型企業的存儲產品，由原先FAStT系列產品升級而來，並增強了某些存儲功能。其產品由DS4100（原FAStT100）到DS4500（原FAStT900）能滿足從中低端到中高端的大部分存儲需求，並在合理的成本基礎上，為企業提供完善的產品和服務。在中國企業市場得到了廣泛的推廣和應用。
    DS4000 系列採用DS4000 Storage Manager V9.10進行存儲資源管理、並增強了遠程鏡像選項，並通過針對較大容量配置的DS4100 選項以及連接到DS4400 的EXP100 串行ATA 擴展單元來完善和補充入門級和企業級的磁盤系統解決方案。其管理功能非常豐富強大，配置過程也繁瑣複雜，本次，我們將向您詳細介紹該款產品的初始設置步驟，以及管理軟件的配置過程。

初始設置過程

    IBM DS4000都是通過IBM的Fast Storage Manager軟件來進行管理設置的，每個FAST控制器上都帶有一個RJ45的網線口，開始做配置的時候都是通過網絡來進行的。同時每個控制器還帶有串口，可通過串口來進行IP的修改。一段插入Controller A的RS-232裡，另一端連接到另一台Windows 2000/NT4.0的機器串口上。完成設置後，再連接到Controller B上，進行同樣的操作。

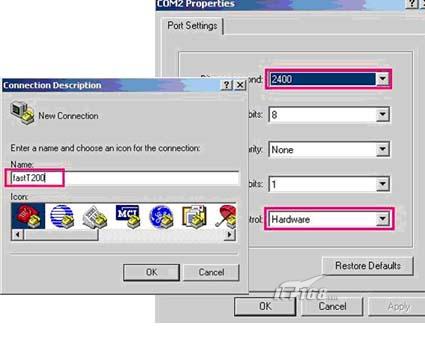

下面我們以DS4200為例，並通過圖示，詳細說明配置的具體步驟：啟動一個終端軟件，例如Windows的超級終端，給連接起個名字，如DS4200。然後需要正確設置連接的串口，本例中是COM2。並選擇合適的每秒位數，一般都在2400~9600之間。選擇數據流控制為無。

圖一

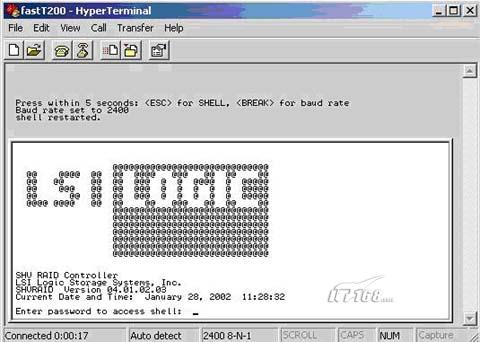

 下面我們就進入到連接狀態下了。按Ctrl+Break鍵激活管理界面，當出現Press within 5 seconds:<ESC> for SHELL, <BREAK> for baud rate時按ESC。輸入連接密碼，默認為infiniti（小寫字母）。另外提一下，等待管理界面激活的時間要視選擇的每秒位數而定，控制器會自動尋找與之相匹配的速度進行通訊，故在等待激活時不用太心急而誤以為是連接失敗。由於IBM該系列產品來自LSILogic，所以大家可以看見網絡管理的界面上出現LSILogic的圖標。

圖二

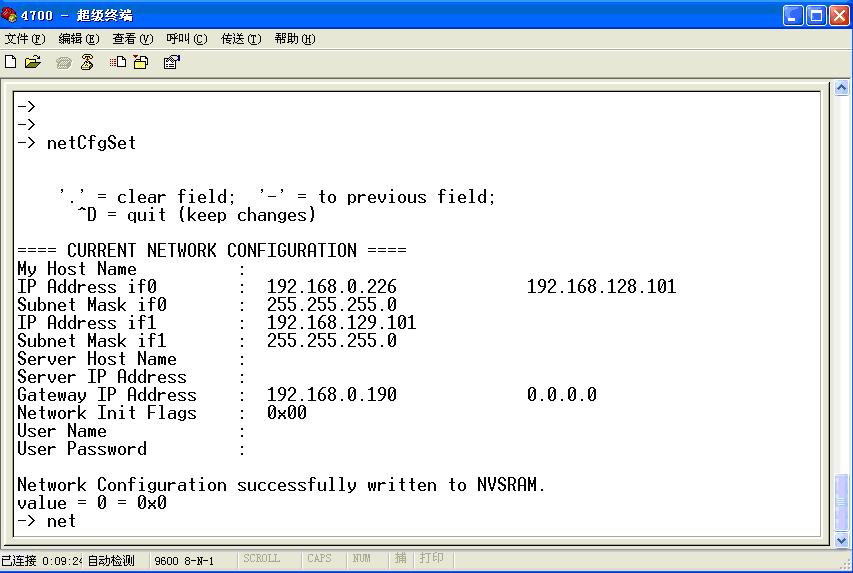

 連接上網絡後，我們就該正式進行設置了。鍵入netCfgSet命令：用來設置FAStT200控制器上面的網卡的TCP/IP地址，以便通過以太網口對它進行管理。按回車直到“My Host Name”行出現。鍵入控制器的名字如果你用DNS來管理它的話。鍵入控制器IP地址。按回車直到“Gateway IP Address”行，鍵入地址回車。鍵入子網掩碼。按回車直到退出到-〉提示符下。

    當所有的設置完成後，我們還需要最後一步。我們可以鍵入netCfgShow命令，以檢查所有的設置是否正確。如果有錯誤則再次鍵入netCfgSet重新設置。

    最後，鍵入sysReboot命令重啟控制器，使配置生效。並需要提供一個命令，sysWipe命令，此命令的作用是清空控制器所有配置信息，所以只有當你確認你不再需要原機器內任何數據的時候才使用。
  好了，機器的硬件設置已經完成，下一步我們繼續講解Storage Manager—DS4000的管理工具的應用。
Storage Manager—DS4000的管理工具應用

    DS4000 Storage Manager現在已經升級到9.1版，IBM DS4000 SV9.1是一個強大的存儲資源管理軟件，它的主要功能包括：創建硬盤陣列，邏輯盤、動態邏輯盤容量擴展、動態RAID級別調整、管理分配不同的邏輯盤到不同的主機HBA卡、自檢查工具：Recovery Guru，Controller Diagnostics, Read Link Status、事件日至、支持從BOOTP，DHCP服務器獲得IP管理地址。 FlashCopy和RemoteMirror。

該軟件自8.0以上的版本有默認IP：
— Controller A：192.168.128.101/255.255.255.0
— Controller B：192.168.128.102/255.255.255.0

下面我們來詳細講解一下應用步驟：

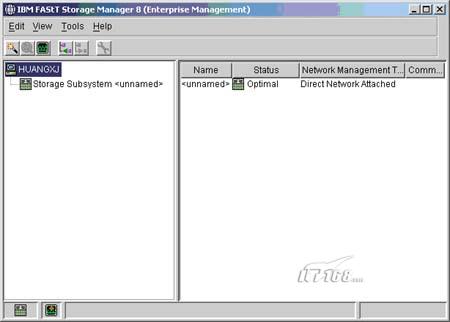

第一步，我們需要啟動Storage Manager。 SM9.1啟動後會自動搜索DS4000系列設備。如下圖所示：點擊工具欄裡的第一個圖標（Automatically discover new storage subsystems），系統會自動搜索已連接到網絡中的存儲設備。

圖三

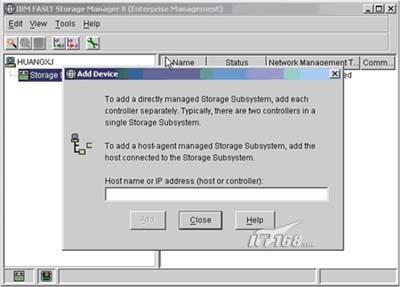

    同時，管理員也可以手工添加DS4000設備。管理者可點擊Edit菜單下Add Drives，會彈出讓管理員輸入控制器IP的對話框。輸入設置好的IP後點擊Add按鍵就可以添加該設備了。如果用戶配置了兩塊控制器時，系統會要求輸入兩塊控制器的IP地址，此地址在上面的介紹中已經寫出。

圖四

    1．當管理軟件搜索到FAStT設備後，首先顯示設備控制器的詳細資料及磁盤總空閒容量。如下圖所示。在Storage Manager管理軟件中是可以對現有的DS4000設備重命名的，點擊Storage Subsystem選擇Rename，在彈出的窗口中輸入管理者確定的設備名稱即可完成更名。

圖五

    2．管理軟件認出了存儲設備，接下來就是對存儲設備創建磁盤分區、選擇相應的RAID Level、選擇邏輯分區的配置參數等操作了。

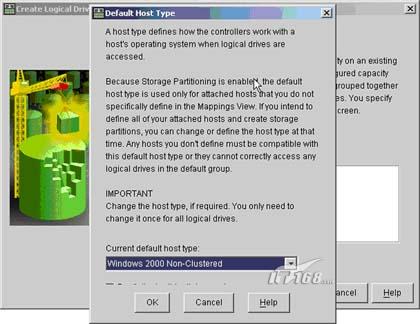

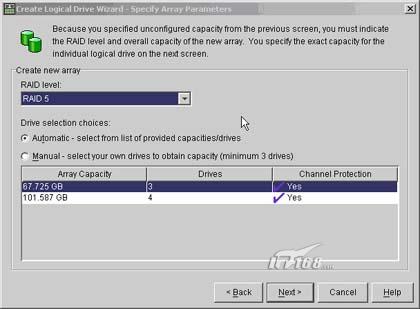

    首先右擊空閒的磁盤容量，選擇Create Logical Drive，可在彈出的對話框中設置你的default host type和RAID Level。當管理員在選擇RAID Level時，系統會根據存儲櫃上現有磁盤的數量來提供可供選擇的RAID級別，並且提供了兩種選擇磁盤的方式：手動和自動。在大多數情況下都選擇手動選擇磁盤，這樣會更符合現場需求。

圖六

圖七

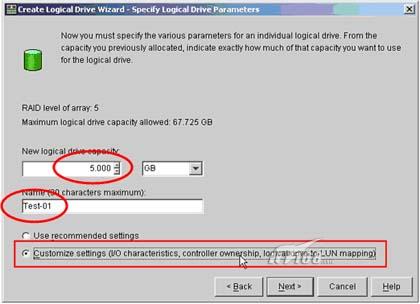

     接下去就是選擇創建邏輯磁盤的容量大小，默認的容量大小是你當前最大的邏輯磁盤的剩餘量，管理員可以根據需要在New Logical drive Capacity 的文本框中填寫適當的大小值，並在後面的文本框內選擇相應的單位。在Name的文本框內，管理員需要為此陣列起個可供標識的名字。如下圖橢圓標誌中所示。

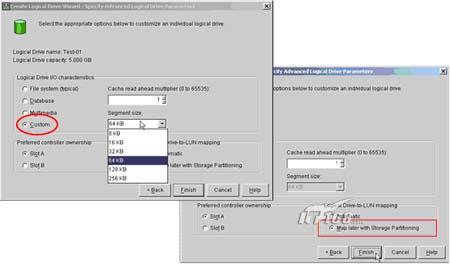

    當在選擇自定義設置或推薦設置時，一般都選擇自定義設置（如下圖方框內所示）。這樣就可以具體設置此陣列所在哪個控制器（Slot A或Slot B）、邏輯磁盤的I/O特徵（包括文件系統、數據庫、多媒體及自定義型）、分割大小和磁盤的關聯設置。特別的是當用戶需要創建兩個以上的陣列時，在選擇控制器時最好岔開選擇，這樣有利於提高以後傳輸數據的效率。

圖八

圖九

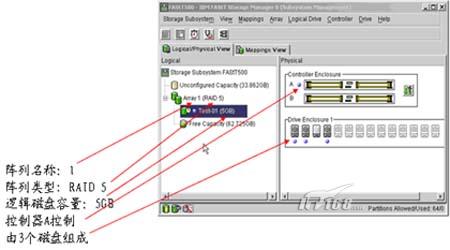

    所有設置完成後我們可以在主界面中看到所有的信息。現在IBM DS4200的邏輯磁盤已經創建成功，下一篇我們將介紹存儲分區（Storage Partition）的具體配置及其他各種新增功能和日誌的具體應用。
