一、再生龍特點:

• 自由軟體，國網中心所開發。
• 可還原再生多種作業系統，包含Linux (ext2, ext3, ext4, reiserfs, reiser4, xfs, jfs), Mac OS (HFS+), 微軟Windows (fat, ntfs)。這些檔案系統只備份有存資料的硬碟空間，因此可以節省備份時間與硬碟空間。其他不支援的檔案系統Clonezilla採用全部複製(dd)的方式處理。
• 支援GNU/Linux下的LVM2 (尚未支援LVM1)
• 支援群播(Multicast)。配合PXE網路開機，搭配DRBL的Clonezilla可以使用播(multicast)的方式，適合用來大備份與還原。硬體設備功能足夠時(用戶端支援Wake on LAN與PXE)，可以遠端操作，人不需到現場
• 不同於Partimage或是ntfsclone只能處理分割區，Clonezilla包含其他程式的撰寫與整合，因此可以備份與複製分割區或是整顆硬碟
• 透過本實驗室開發的另外一套自由軟體drbl-winroll，可以指定還原後微軟Windows的主機名稱、工作群組，亦可寫入隨機的SID。

二、再生龍的安裝與使用:

• 免安裝的單機版還原系統Clonezilla live(使用CD/USB隨身碟開機)的使用請參考Clonezilla live。


• 適合大量備份與還原的伺服器版再生龍(Clonezilla server edition)(使用PXE網路開機)詳見DRBL。

一、版權說明

本文版權屬於全體作者所有，且以 GNU FDL 授權合約發佈。在遵守 GNU FDL 授權合約的情況下，您可以複製、散佈，以及修改本文件。唯請保持作者列表的完整，若您修改過此份文件，也請在作者列表中加入您的大名。
同時請注意本文件沒有任何擔保，若因本文件而產生任何直接或間接的損失，本文作者群均不負任何法律及道義上的責任。

二、作者列表

蕭志榥 (steven _at_ nchc org tw)
黃國連 (klhaung _at_ gmail com)
王順泰 (c00wht00 _at_ nchc org tw)
孫振凱 (ceasar _at_ nchc org tw)
王耀聰 (jazzwang _at_ nchc org tw)
蔡育欽 (thomas _at_ nchc org tw)

三、Clonezilla Live說明

搭配DRBL使用的Clonezilla乃是適合來大量部署作業系統的時候使用，不過這樣的限制是一定要有一台DRBL伺服器，而且要被備份的電腦一定要能網路開機。由於GNU/Linux Live CD的成熟，將Clonezilla和GNU/Linux Live CD結合，達成免安裝就能備份還原單台電腦就非常實用。因此，本實驗室結合Debian Live與Clonezilla，另外開發一個Clonezilla Live套件，專門就是用來單台電腦的還原與備份。Clonezilla Live可以放在光碟上，或者USB隨身碟等開機媒體。當然，Clonezilla live這樣的環境就不適合用來大量還原一個電腦教室，而且所能存的印象檔也可能會受限於開機媒體的儲存空間的大小。不過，如果要被備份的電腦可以連接網路，透過網路磁碟機，例如sshfs或是Samba(網路芳鄰)，開機媒體的儲存空間大小的限制就可以打破，我們可以直接把印象檔的存取放在網路磁碟機上。

四、如何製作Clonezilla Live

製作Clonezilla live的基本步驟就是下載Clonezilla live的檔案，然後把它放到開機裝置(CD，USB隨身碟,硬碟或者PXE伺服器)上。有兩種檔案格式可以使用，iso與zip。前者給CD用，後者給usb隨身碟或者隨身硬碟使用。

• 光碟版(iso檔案)
  下載後，把該ISO檔案燒到光碟片上(記得要選用燒錄映象檔的方式，舉例而言，在MS Windows下，以Nero Burning ROM為例，你要選'燒錄映像檔"來燒這個iso檔)，就可以用它來開機。
• USB隨身碟或隨身硬碟版(zip檔案):

  將Clonezilla live放在USB隨身碟或者隨身硬碟，可以參考這裡。
• 硬碟版:

  將Clonezilla live放在一個已經有作業系統存在的硬碟中可以參考這裡。
• PXE版:

  將Clonezilla live放在PXE伺服器上來讓用戶端電腦透過PXE網路開機使用Clonezilla live,可以參考這裡。

現在你可以參考下一個章節來使用Clonezilla live。

五、使用說明

把前一步驟做好的開機媒體，放到你要備份的電腦中，然後把它開機，記得一定要用該裝置(USB裝置或是CD)開機。例如如果你是用USB隨身碟，你要把該隨身裝置插到你要使用的電腦，將該電腦重新開機，設定由USB-HDD或是USB-ZIP開機。如果必要的話，可以把BIOS中的開機第一優先設定為USB-HDD或是USB-ZIP等。

• 這是開機畫面快照:


  選單中的第一個"Clonezilla live"就是預設模式，進入800x600的framebuffer模式，可以提供正體中文環境來儲存與還原。
  第二個選項"Clonezilla live (To RAM. Boot media can be removed later)"的功能和第一個一樣，差別在於選用此選項，所有需要的檔案都會被複製到記憶體中，所以開完機後，就可以把開機媒介(光碟或是USB隨身碟)退去。
  如果你不需要中文環境，或者因為進入framebuffer而畫面亂掉，你可以選第三個"Clonezilla live (no framebuffer)"來儲存與還原。
  第四個選項"Clonezilla live (failsafe mode)"是用在未能順利開機時，例如你機器硬體的ACPI無法被Clonezilla Live中的Linux核心所支援時，可以試看看選用這個。
  第五個選項"Local operating system in harddrive (if available)"是讓你用來開本機硬碟中的作業系統(如果存在的話)。這個選項和Clonezilla live無關，只是額外提供的功能。
  第六個選項"FreeDOS"是用來讓你的機器開機進入FreeDOS。這個選項和Clonezilla live無關，只是額外提供的功能。
  第七個選項"Memory test using Memtest86+"是用Memtest86+來做記憶體測試用的。這個選項和Clonezilla live無關，只是額外提供的功能。
  第八個"Network boot via etherboot"是可以利用Etherboot來做網路開機，如果你的主機板沒有支援PXE網路開機，你又想要用網路開機，可以使用這個。這個選項和Clonezilla live無關，只是額外提供的功能。

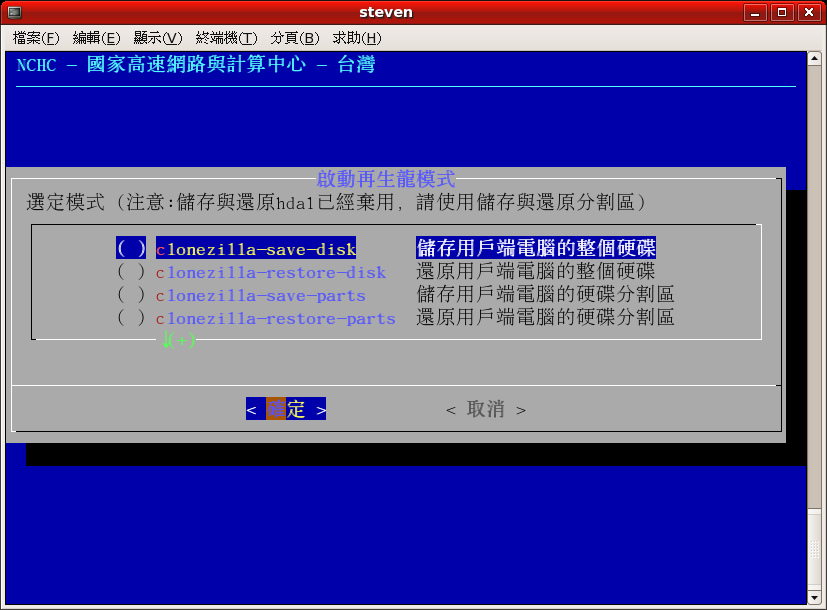

• 用Clonezilla live開機後會出現一些對話的視窗，依照執行即可。以下是兩個主要的畫面:



  ///注意/// Clonezilla的印象檔事實上是放在一個目錄中，也就是印象檔名稱就是該目錄的名稱。舉例而言，如果你存的時候，給一個印象檔名稱為2007-05-NOVISTA，那麼就會把所有的資料存在/home/partimag/2007-05-NOVISTA/。在那個目錄中，會有MBR,硬碟分割表以及分割區的資料等。因此，當你要還原印象檔的時候，在掛載/home/partimag的時候，要選對裝置或者指定對路徑，亦即/home/partimag/這個目錄下，要有2007-05-NOVISTA這個目錄。

  依照Clonezilla Live的對話視窗，就可以協助掛載Clonezilla的印象檔家目錄，以及執行整個備份還原動作。如果過程中你要手動掛載Clonezilla的印象檔目錄，以及手動啟動，可以執行以下步驟:

  1. 執行"sudo su -"來變成管理者(root)
  2. 準備另外一個可以寫的裝置或空間(儲存用)，或者某個裝置中已經有Clonezilla的印象檔(還原用)，然後把它掛載成/home/partimag (注意! 如果你的開機媒介是可以寫的，例如隨身碟或者你選用To RAM的開機選項，/home/partimag是一個連結檔連結到/live_media/home/partimag，你必須先這樣做"rm -f /home/partimag; mkdir -p /home/partimag"來移除那個連結檔並且建立掛載點目錄/home/partimag):
     例如:如果你要用再生龍來存/dev/hda的檔案，並且把存下來的印象檔放在/dev/hdb1。這樣你必須把/dev/hdb1掛載成/home/partimag。你可以使用指令"mount -t auto /dev/hdb1 /home/partimag"來掛載。如果/dev/hdb1是NTFS的話，要使用"ntfs-3g /dev/hdb1 /home/partimag"來掛載，這樣才能寫入/dev/hdb1。另外，Clonezilla live系統也支援sshfs與smbfs，例如，你可以用以下指令來掛載遠端的ssh伺服器:
     sshfs ACCOUNT@SSH_SERVER:/ABSOLUTE_PATH /home/partimag
     例如，你可以把你遠端的ssh伺服器192.168.100.254這樣掛載:
     sshfs root@192.168.100.254:/work/pool /home/partimag
     如果你要掛載遠端samba(網路芳鄰)伺服器192.168.200.254，可以這樣掛載:
     mount -t cifs -o username=your_user_name //192.168.200.254/work/smb /home/partimag
     **注意** 不要用smbfs，請用cifs，因為cifs的相容性比較好。使用smbfs的話，會導致你存起來的印象檔有問題。
  3. 如果你需要使用支援正體中文的終端機，可以執行"tw-bterm"
  4. 再來就是執行"ocs-live"來進入Clonezilla的選單畫面，然後依照畫面執行就可以來做儲存或是還原了。
• 相關文章:嘉義縣網吳老師撰寫了非常詳細的文章，說明如何使用Clonezilla live來備份微軟windows環境，請參考這裡。

六、帳號與管理

Clonezilla live有兩個內建的帳號: (1) 帳號"user"擁有sudo權限，密碼是"live", (2) 管理者帳號"root"，沒有密碼，因此你不能直接登入成root，要變成root，要先登入成user之後，執行"sudo su -"來轉換成root。。注意!舊版的Clonezilla live (命名方式Clonezilla-live-2007XXXX)，密碼是"drbllive"。
當Clonezilla live開機的時候，ssh服務不會自動啟動。且/etc/hosts.deny的設定不會擋住任何遠端來的ssh連線。如果你要允許遠端的機器可以透過ssh來登入，你必須先執行"/etc/init.d/ssh start"來啟動ssh服務。
如果你允許遠端連線，為了安全考量，務必用指令"passwd"先修改user以及root的密碼。

七、進階模式

有兩種進階模式可以使用:
模式一:製作還原光碟或者還原隨身碟
模式二:自己客製化的程式運用在clonezilla live中。

• 模式一:製作還原光碟或者還原隨身碟:
  • 先準備好印象檔後，用Clonezilla live開機，然後依照精靈(wizard)來掛載/home/partimag (在那目錄下已經存在你要還原的image)，然後選擇"recovery-iso-zip"，繼續依照精靈的提示，就可以做出用來還原的Clonezilla live iso或者zip檔案了。有這樣的iso或者zip檔，就可以用同樣方法來燒到光碟機上，或者放到USB隨身碟中然後讓它可開機，這樣就可以做出還原光碟或者還原隨身碟。
  • 如果你喜歡用指令來做這樣的事情，可以依照以下的做法。以下的執行所需要的工作環境必須是Clonezilla live開機然後進入命令列模式的狀態下或者在DRBL伺服器上。所以如果你沒有DRBL server的話，直接用Clonezilla live來開機是最方便的一種作法。步驟如下:

    1. Clonezilla live開完機，選擇進入命令列模式
    2. 執行"sudo su -"來切換成root權限
    如果你有DRBL伺服器的話，上述步驟1就不需要了，只要切換成root就可以了。
    依照不同的用途，你可以透過Clonezilla的程式來做到:

    • 製作還原專用的光碟版Clonezilla live，同時把Clonezilla伺服器已經有的印象檔塞進去，舉例，要把Clonezilla印象檔sarge-image放到光碟iso案:
      ///注意/// Clonezilla的印象檔事實上是放在一個目錄中，也就是印象檔名稱就是該目錄的名稱。舉例而言，如果你存的時候，給的印象檔名稱為sarge-image，那麼Clonezilla會把所有的資料存在/home/partimag/sarge-image/目錄中。
      1. 如果是在Clonezilla live的狀態下，先執行"prep-ocsroot"這個程式來掛載你的Clonezilla印象檔的位置。
      2. cd /home/partimag，或者換到其他任何可以寫的目錄，確認空間夠大即可。
      3. 然後類似這樣執行來把/home/partimag中的印象檔sarge-image放到iso檔中:

         /opt/drbl/sbin/ocs-iso sarge-image

         這樣就會產生一個clonezilla-live-sarge-image.iso的光碟印象檔，你可以把該檔案燒到CD或是DVD上。
         上述的光碟片，如果你要做一個批次化處理的還原iso檔，也就是已經預先選好一些選項，例如設定好鍵盤設定等，讓該片該片光碟開機後只要確認後即可開始還原某個印象檔，可以這樣執行:

         /opt/drbl/sbin/ocs-iso -g zh_TW.UTF-8 -t -k NONE -e "-g auto -b -c restoredisk sarge-image hda" sarge-image

         這個指令表示將sarge-image塞到產生的光碟中。光碟開機後採用批次模式(-t)，使用中文環境"(-g zh_TW.UTF-8)，鍵盤設定採用預設(-k NONE)，開機後ocs-sr執行時使用參數"-g auto -b -c restoredisk sarge-image hda"將sarge-image還原到hda中(-e "-g auto -b -c restoredisk sarge-image hda")。上述指令會產生一個clonezilla-live-sarge-image.iso，所做出來的光碟，開機後只要確認是否要還原，就可以開始做了。
         如果你的Clonezilla server上有多個image，你要塞更多的image進CD/DVD，可以類似這樣執行:

         /opt/drbl/sbin/ocs-iso sarge-image etch-image

         注意! 有可能產生的iso檔大於你的CD/DVD的大小限制，所以您的印象檔如果太大的話，有可能無法使用此方式。
         更多的參數可以由"/opt/drbl/sbin/ocs-iso --help"來查詢。
    • 製作還原專用的USB隨身碟版Clonezilla live，同時把Clonezilla伺服器已經有的印象檔塞進去，舉例，要把Clonezilla伺服器上已經有的sarge-image印象檔放到該USB隨身碟:
      • 先執行"sudo su -"切換成管理者(root)
      • 將USB隨身碟插到Clonezilla伺服器上，然後等待約5秒鐘，打"dmesg"來看該隨身碟的分割區是哪個地方，例如該隨身碟是/dev/sdb1。這時候如果你的GNU/Linux自動把那個分割區掛載上來，請把它卸載。可以執行"df -h"來看該裝置有沒有被掛載，有的話，可以執行類似這樣"umount /dev/sdb1"來卸載，或者在Gnome/KDE中，對著裝置按右鍵來卸載。
      • 該USB隨身裝置必須是要已經格式化，如果還沒格式化，以你的裝置是/dev/sdb1為例，你可以用


        mkfs.vfat -F 32 /dev/sdb1

        或是


        mkfs.ext3 /dev/sdb1

        來格式化。
        注意!!!上述步驟會將該分割區資料全部清除，請小心執行，錯誤的動作有可能會讓您原本的主機無法使用或是資料遺失。
      • 再來，

        1. 如果是在Clonezilla live的狀態下，先執行"prep-ocsroot"這個程式來掛載你的Clonezilla印象檔的位置。
        2. cd /home/partimag，或者換到其他任何可以寫的目錄，確認空間夠大即可。
        3. 然後類似這樣執行來把/home/partimag中的印象檔sarge-image放到usb 隨身碟中:

           /opt/drbl/sbin/ocs-live-dev -d /dev/sdb1 sarge-image

           注意!!!裝置名稱/dev/XXX請務必由上述步驟查清楚，指定錯誤的裝置有可能會讓你的伺服器資料毀損。這樣就會產生一個可以開機來還原的USB隨身碟，內含一個Clonezilla的印象檔sarge-image。更多的參數可以由"/opt/drbl/sbin/ocs-live-dev --help"來查詢。
           如果你要做一個批次化處理的Clonezilla live隨身碟，也就是已經預先選好一些選項，例如設定好鍵盤設定等，讓該隨身碟開機後只要確認後即可開始還原某個印象檔，可以這樣執行:

      /opt/drbl/sbin/ocs-live-dev -d /dev/sdb1 -g zh_TW.UTF-8 -t -k NONE -e "-g auto -b -c restoredisk sarge-image hda" sarge-image

      注意!!!裝置名稱/dev/XXX請務必由上述步驟查清楚，指定錯誤的裝置有可能會讓你的伺服器資料毀損。
      這個指令表示將sarge-image塞到USB隨身碟中，該隨身碟開機後，會採用批次模式(-t)，使用中文環境"(-g zh_TW.UTF-8)，鍵盤設定採用預設(-k NONE)，開機後ocs-sr執行時使用參數"-g auto -b -c restoredisk sarge-image hda"將sarge-image還原到hda中(-e "-g auto -b -c restoredisk sarge-image hda")。上述指令所做出來的隨身碟，開機後只要確認是否要還原，就可以開始做了。

    這樣就會產生一個可以開機來還原或是儲存的USB隨身碟。更多的參數可以由"/opt/drbl/sbin/ocs-live-dev --help"來查詢。

• 模式二:
  • 你可以自己寫一個命令稿程式(script), 例如"custom-ocs",然後用來和Clonezilla live整合。你可以在Clonezilla live (1.0.3-20版本或之後)或者是DRBL伺服器(版本1.7.12-1或是之後)上找到一個參考檔案/opt/drbl/samples/custom-ocs。這個檔案可以讓使用者開啟clonezilla live之後，選擇 (1) 備份/dev/hda1(或者/dev/sda1)的印象檔到到/dev/hda5 (或者/dev/sda5) (2) 還原/dev/hda5(或者/dev/sda5)中的印象檔到/dev/hda1(或/dev/sda1).
  • 用Clonezilla live開機，然後進入命令列模式，並且執行"sudo su -"來變成管理者root
  • 掛載一個空間成為/home/partimag/來當作工作目錄。你可以使用指令"prep-ocsroot"來幫助你掛載，或者使用mount指令來做到。例如"mount /dev/sda1 /home/partimag"來掛載/dev/sda1成為/home/partimag
  • 將你自己準備好的命令稿程式(custom-ocs)放到目錄/home/partimag/中
  • cd /home/partimag
  • 執行以下指令:

    /opt/drbl/sbin/ocs-iso -g zh_TW.UTF-8 -k NONE -s -m ./custom-ocs

    這樣可以產生CD/DVD用的iso檔。或者

    /opt/drbl/sbin/ocs-live-dev -g zh_TW.UTF-8 -k NONE -s -c -m ./custom-ocs

    來產生USB隨身碟用的zip檔。
  • 在以上的例子中，"-g zh_TW.UTF-8"表示要使用中文，"-k NONE"表示不改變鍵盤配(預設是美式鍵盤)。其他相關的選項，可以執行"/opt/drbl/sbin/ocs-iso -h"或是"/opt/drbl/sbin/ocs-live-dev -h"來查詢。

八、誌謝

本程式的開發過程中，承蒙台北縣大豐國小林子忠老師與花蓮縣網蕭維紀老師，以及藏鏡人LC等人協助測試與提供建議，特此感謝。
