大家常會看到硬盤分區中這樣的幾種說法：
系統分區、啟動分區、活動分區、主分區、拓展分區、邏輯分區，MBR、PBR、DPT、主引導扇區等。尤其是看到很多誤導後，更會雲裡霧裡，現在我力求用最簡明的語言闡清幾者之間的關係。若有錯誤之處還請不吝指出。
       首先，每個獨立的硬盤都只有一個主引導扇區MBR（共512字節），記錄著硬盤分區的信息。主引導扇區包括：BOOT LOADER（主引導程序，446字節）、DPT（硬盤分區表，64字節）、MN（幻數，2字節）。此扇區與是否已經分區無關，與安裝的操作系統無關，硬盤都存在。 PBR是分區引導記錄，每個分區都有。
       其次，說一下各個分區的基本含義，上面說到DPT即分區表，總共有64個字節，每個分區參數佔用16個字節，做個簡單的除法可知：硬盤最多可分4個邏輯磁盤（獨立互不干擾）。我們看到的硬盤分區可能會出現很多個，這是何故？這是引入拓展分區的緣故。獨立互不干擾的4個邏輯磁盤，可以全部是主分區，即通常說的最多可分4個主分區；如果只有三個主分區，剩下的那個邏輯磁盤設成拓展分區，而拓展分區包括很多相互連接的邏輯分區（不像主分區那樣獨立自主）。一言以蔽之，硬盤分區包括主分區+拓展分區。拓展分區=很多邏輯分區相加，主分區最多4個。
       再次，系統分區、啟動分區、活動分區這三個分區之間的關係。其中系統分區、啟動分區這兩個名字好像起反了，系統分區中包含“啟動文件”（NTLDR、BOOTMGR等），啟動分區包含系統文件（比如Windows文件夾）。每次電腦啟動時，必須有且僅有一個活動分區，裝載活動分區裡面的“啟動文件”，因此活動分區就是系統分區。

說到這基本澄清了“分區”的概念，下面介紹一下系統啟動原理：

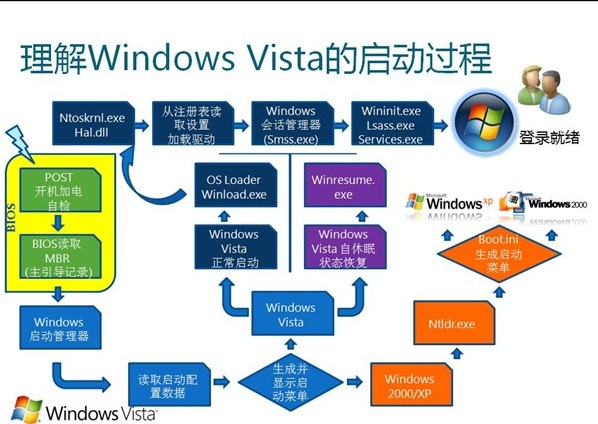

1.WindowsXP系統啟動：開機自檢——將MBR（主引導扇區）代碼讀入內存，管理權交給MBR-MBR讀取分區表DPT——DPT讀取硬盤中的活動分區(系統控制權交給該分區的PBR)。到這里為止和安裝的系統無關，前面講過活動分區就是系統分區，而係統分區裡面含有“啟動文件”（NTLDR）——接著讀取同目錄下的BOOT.INI文件（系統啟動菜單管理文件） —進入WindowsXP系統。
2.Windows7系統啟動：開機自檢——將MBR代碼讀入內存，管理權交給MBR-MBR讀取分區表DPT——DPT讀取硬盤中的活動分區(系統控制權交給該分區的PBR )。到這里為止和安裝的系統無關，前面講過活動分區就是系統分區，而係統分區裡面含有“啟動文件”（BOOTMGR）——接著讀取同目錄下的BCD文件（啟動配置文件）——交給啟動分區的Winload.exe——進入Windows7系統。
3.WindowsXP和Windows7雙系統啟動：開機自檢——將MBR代碼讀入內存，管理權交給MBR-MBR讀取分區表DPT——DPT讀取硬盤中的活動分區(系統控制權交給該分區的PBR)。到這里為止和安裝的系統無關，前面講過活動分區就是系統分區，而係統分區裡面含有“啟動文件”（BOOTMGR）——讀取同目錄下的\BOOT\BCD和BOOT.INI文件——列出啟動菜單：如果選擇Windows7接下來由Winload.exe接管；如果選擇WindowsXP接下來由NTLDR接管。

注：關於boot.ini的操作請參考：
http://support.microsoft.com/kb/289022/zh-cn
http://support.microsoft.com/kb/314081/zh-cn
